3段階のbldcモーター運転者
>

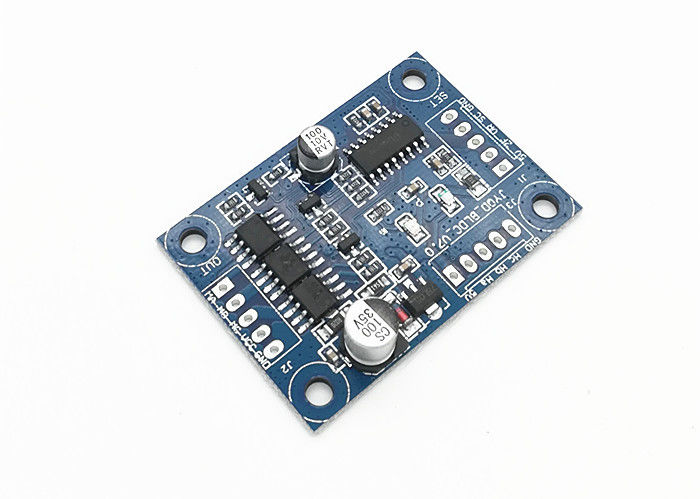

ハール効果3相 BLDCモーターコントローラー回転方向制御ポート

ハール効果3相 BLDCモーターコントローラー回転方向制御ポート

ブランド名: JUYI
モデル番号: JYQD-V7.0
Moq: 1 セット
価格: 交渉可能
パッケージの詳細: PE bag+ のカートン
支払条件: T ・ T、L ・ C、ペイパル
詳細情報
起源の場所:
中国
動作電圧:
12-24VDC
稼動電流:
2A
PWM 速度制御:
作業サイクル 0-100% (1-20KHZ)
速度のパルス信号の出力:
そうだ
エラーLED:
そうだ
最大電流:
2A
供給の能力:
1000sets/day
ハイライト:

3段階ACモーター コントローラー

,

三相pwmモーター運転者

製品説明
JYQD-V7.0,12V/24VDC DC,2Aホール効果BLDCモーターのための動作電流BLDCモーターコントローラ

モデル:JYQD-V70
動作温度:−20°C~85°C
動作電圧: 12V/24V
最大電流:3A
連続稼働電流:2A
PWM 速度調節 ((1-20khz) 作業サイクル 0-100%
アナログ電圧回転制御:0-5V
エラー LED:はい



適用ガイドライン
1モーターの電圧と電力のパラメータが指定された範囲を超えないことを確認します.

2ホールの直流モーターに適用される.すべての製造者のホールのライン配列は一致していない.ホールライン配列またはモーターの3相配列を実際の状況に応じて調整することができます最良の運転効果を

3JYQD-V7.0は,ハウジングとヒートシンクのないドライバーボードで,ヒートシンクなしで36ワット以下のモーターを動かすことができますが,通常の換気が必要です.

4ドライブボードの5V出力ポートは,外部の電源機器を接続することは禁止されています.それは外部のポテンチメーターまたは速度調整のスイッチにのみ適用されます.コムチュテーションと有効操作
ハール効果3相 BLDCモーターコントローラー回転方向制御ポート 0

ハール効果3相 BLDCモーターコントローラー回転方向制御ポート 1

配線図
ハール効果3相 BLDCモーターコントローラー回転方向制御ポート 2


1コントロールポート

5Vドライバーボードの内部出力電圧,外部ポテンチオメーターまたは速度調整および逆転操作のスイッチ
Z/F方向制御ポートを回転させます. 接続 5V 高レベルまたは接続なしは前向き,接続 0 V低レベルまたは接続 GNDは逆方向です.
VR速度制御ポート. アナログ電圧線形速度調節 0.1v -5V, 入力抵抗は20K Ohm,入力 PWM 速度調節時に GND と接続, PWM 周波数:1-20KHZ; 作業サイクル 0-100%
SC5Vを接続して動作を許可し,GNDを接続して動作を禁止します.
GNDドライブボードの内部制御に使用されます

2電源ポート
マルチ----モーターフェーズA
MB---- 運動段階B
MC---- 運動相C
GNDワシントンDC
VCC----DC +

3:ホールセンサーポート
ほら---ホールA
Hb---ホールB
Hc---ホールc
GND---GND
5V---5V出力

4ドライバーボードがモーターから50cm以上の距離にある場合は,シールドケーブルを使用します.そうでなければ,正常な使用に影響を与える異常な運転につながる可能性があります.

5コントロールポート距離: 2.54mm,電源ポート距離:2.54mm

6ドライバ MOSFET とヒートシンクまたは設置プレートとの間の隔熱に注意してください.


尺寸図



ハール効果3相 BLDCモーターコントローラー回転方向制御ポート 3

ダウンロード JYQD-V7.0 ユーザーマニュアル
