| ブランド名: | JUYI |
| モデル番号: | JYQD-V8.20B |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | PE バッグ + カートン |
| 支払条件: | L/C,T/T,PAYPAL |
28V 3パース BLDCモーターコントローラ 5Aブラシレスエンジンスピードコントローラ
モデル番号 |
JYQD_V8.20B |
作業温度(°C) |
-20°85 (°C) |
稼働電圧(V) |
5~28V |
マックス.流動 |
5A |
コント. 稼働電流 |
<5A |
PWM 速度制御 |
PWM周波数:1-20KHZ 作業サイクル 0-100% |
アナログ電圧回転調節(v) |
0〜5V |
速度パルス信号出力 |
はい |
OV/UV保護 |
はい |
申請に関する注意事項:
1.モーターの電圧と電力のパラメータが指定されたドライバーボードの範囲を超えないことを確認する.
2.このドライバーボードは,3相ブラシレスセンサーレスモーターに使用されますが,すべての3相ブラシレスセンサーレスモーターに直接適用されません.逆転する,モーターの無負荷作業電流が大きすぎ,速度が安定していない,効率が低い,負荷で起動できない.) 顧客は,最高の運転効果を達成するために,実際の状況に応じてドライバーボードの抵抗と容量を調整することができます (調整の方法については,付録を参照してください)
3.JYQD_V8.20Bドライブボードは裸のボードで, 36W以下のドライブパワーモーターは熱散を強制する必要はありません.通常の換気を確保する必要があります.
4.ドライバーボードの5V出力ポートは,外部電気機器に接続することは禁止されています.速度調節と逆転のためにこのボードに外部ポテンチオメーターとスイッチを接続するためにのみ適しています.
5.JYQD_V8.20B駆動ボードのMポートは,モーター速度パルス信号の出力であり,出力電流は5mA未満です.

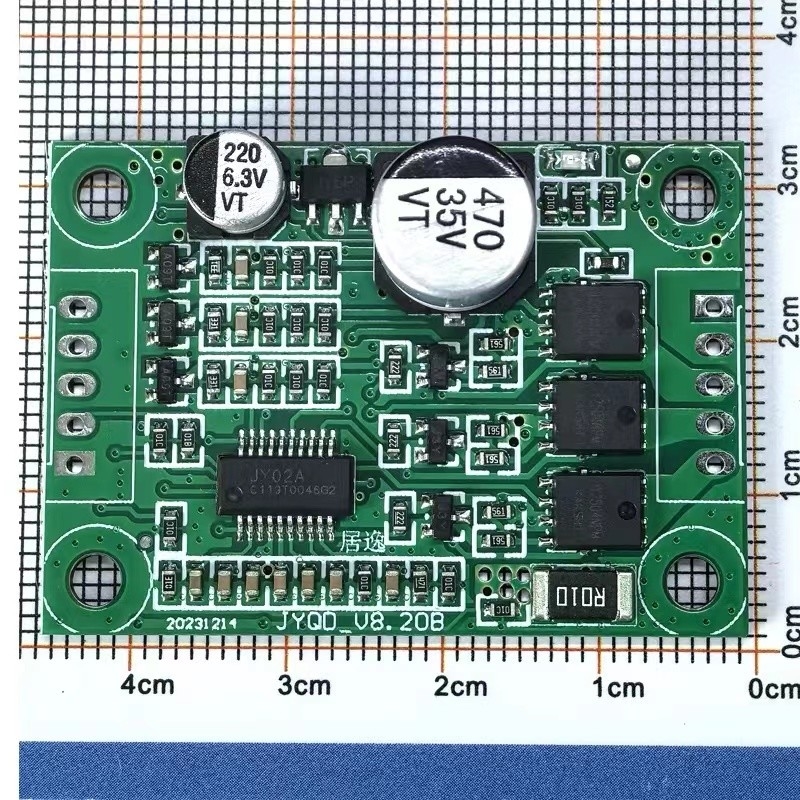

ドライバーボード図
ワイヤリング図の前面
配線図
ポート説明
1.コントロールポート(左)
GNDドライバーボードの内部制御に使用される
VR速度制御ポート アナログ電圧速度調節 0.1V-5V 速度調節 低から高までの線形速度調節PWM速度調節はドライバーボードで固定する必要があります.
Z/F方向制御ポートを回転させ,5Vの高レベル接続または1つの方向に接続せず,0Vの低レベルまたはGNDを他の方向に接続します.
FG運動速度のパルス信号出力ポート,5Vのパルス信号
5Vドライバーボードの内部出力電圧,外部ポテンチオメーター,または速度調整と逆転操作のスイッチ.
2パワーポート(右)
P+DC+
ほら DC -
MC運動段階C
MB運動 B 段階
マルチ運動段階A
3.ドライバーボードは,電動力検知を頼るので,モーターフェーズワイヤとホールワイヤが,あまりにも長くならないように注意してください電線が長すぎると信号が干渉します.
4.パワーポートとコントロールポートの両方のポート距離は2.54mmです.
5.散熱器を追加したり,ドライバーボードを配置する際には,ドライバーボードの隔熱に注意してください.
尺寸図
ユニット:mm
JYQD-V8.20Bのユーザーマニュアルをダウンロード
